一、原因分析
1、由于地基沉降不均導致原有的防水層被破壞，而造沉降縫漏水無法達到原有的防水設計要求。
上述諸方面原因必須對它們多加分析深入體會，才能針對不同情況正確施工從而達到徹底止水之目的。
2.混凝土底板裂縫漏水
船塢底板裂縫漏水是混凝土結構中普遍存在的問題，它的出現不僅會降低建筑物的抗滲能力，還會影響建筑物的使用功能，進一步造成鋼筋銹蝕，降低建筑物的耐久性。因此，對混凝土裂縫產生的原因進行認真分析，進而采取有效的措施預防混凝土結構出現裂縫。裂縫產生的原因很多，主要有以下幾種：
1．設計原因，如設計中沒有充分考慮混凝土結構的收縮變形，或設計中構造筋配置過少或過粗，導致構件產生裂縫。
2．材料原因，如粗細集料含泥量過大，混凝土外加劑、摻料品種錯誤或摻量不當等，都會使混凝土的收縮加劇。
3．混凝土配合比的原因，如水灰比過大。
4．施工和養護的原因，施工時振搗不密實，造成蜂窩現象，局部產生裂縫；大體積混凝土的散熱措施不當，引起砼內部溫差過大，造成的溫差裂縫；如澆筑混凝土時風速過大、烈日暴曬造成混凝土失水過快，造成混凝土收縮過大；混凝土養護措施不到位也會造成砼早期脫水，產生收縮裂縫；因此，加強施工現場的質量管理尤為重要。
5．使用方面的原因，如局部荷載超標、野蠻裝修、隨意拆除承重墻或任意開洞等，都會造成混凝土墻的開裂現象。
二、防水堵漏方案
根據上述滲漏原因分析，本防水堵漏方案采用先注漿止水，后用高分子密封材料柔性保護，后采用剛性保護的措施，具體堵漏方案示意圖如下：
1、注漿堵漏王
2、PE泡沫條(雙排)
3、快速堵漏劑砂漿(厚40~50mm)
4、PG321雙組份聚硫(厚20mm)
5、抗壓密封劑
6、伸縮縫—側混凝土
防水堵漏方案如下：
(1)清理基層：
將伸縮縫中原有材料及雜質清除到規定深度(一般為7~10cm深)，用水沖洗干凈。
(2)固定注漿通道及注漿管：
用快速堵漏劑(液體、粉狀均可)拌和32.5級以上普通硅酸鹽水泥固定注漿通道—PE泡沫條，在固定PE泡沫條時，每相隔50cm左右埋設一根注漿管。注漿管采用Ø10~13mm的耐壓橡膠軟管，該管既作為引水管又作為注漿管用。
(3)注漿堵漏：
從底部開始注高分子注漿材料—注漿堵漏王，注漿壓力控制在0.3~0.5MPa之間，待注漿的旁邊一孔冒漿時可停止注漿，關閉閥門，再從另一孔注漿，然后依次循序進行，待全部注漿完畢后觀察有無滲漏，如個別地方仍有滲漏可以從近一孔補充注漿直到不漏為止。
(4)割注漿管：
注漿24h后在確認無滲漏的情況下，割掉所有注漿管，用噴燈烘干界面。
(5)清理界面：
用鋼絲刷清理雜質及由于噴燈烘烤時產生的表皮雜屑。
(6)施工柔性材料：
在縫內施工50~60mm厚PG321雙組份聚硫密封劑，外貼T型寬300mm、厚20mm雙組份聚硫密封劑。
(7)做保護層：
待聚硫密封劑固化后，用抗壓密封劑作為后一道半剛性保護層。
三、裂縫滲漏治理方案
根據甲方要求及工程實際情況，首先需要對裂縫滲漏部位進行防水注漿堵漏，然后進行雙組份聚硫密封劑作柔性防水密封層，再次進行抗壓密封劑剛性防水保護層施工。剛性保護加柔性防水的防水堵漏方案是依據了國家《地下工程防水技術規范》的要求進行的。
防水堵漏、結構加固施工程序如下：
1、 先將施工縫處鑿一條深70mm，寬60mm的“V”型縫，用水沖洗干凈。
2、固定注漿通道及注漿管
用快速堵漏劑和32.5級以上普通硅酸鹽水泥固定注漿通道PE泡沫條，在固定PE泡沫條時，每隔50cm左右埋設一根注漿管，注漿管采用Ø10~13mm的耐壓橡膠軟管，該管已作為引水管又作為注漿管用。
3、注漿堵漏止水和聚硫柔性密封防水施工
從一側開始注高分子注漿材料—注漿堵漏王，注漿壓力控制在0.3~0.5MPa之間，待注漿的旁邊一孔冒漿時可停止注漿，并關閉閥門后再從另一孔注漿堵漏，然后依次順序進行，待全部注漿完畢后觀察有無滲漏，如個別地方仍有滲漏可以從近的一孔補充注漿直到不漏為止。割管后再做PG321雙組份聚硫密封劑施工。

4、剛性保護層施工
當防水堵漏注漿后，裂縫不會再產生漏水情況，但是結構的強度沒有得到提高，必須采用抗壓密封劑加上各種添加劑、活性劑、助劑制成一種高強度、低粘度的結構加固材料，當該材料固化及到令期后可產生大于C30的結構強度，使上下混凝土板連成一個整體，達到長期整體工作的目的。四、堵漏流程：

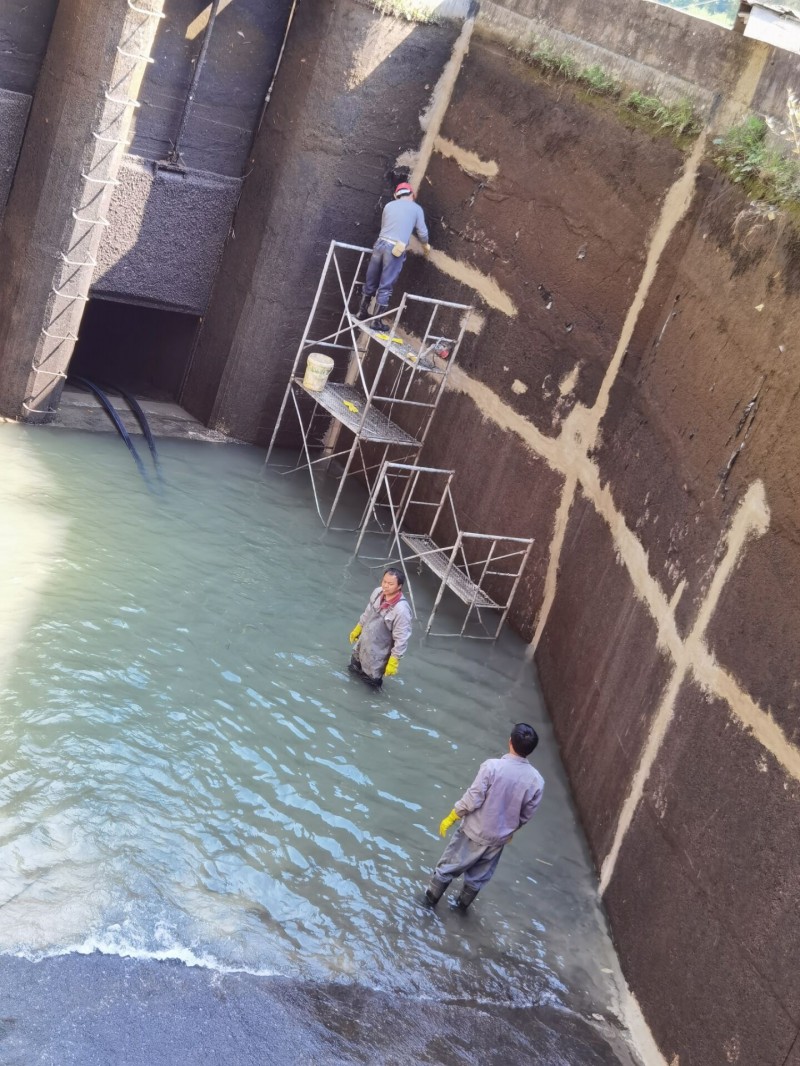

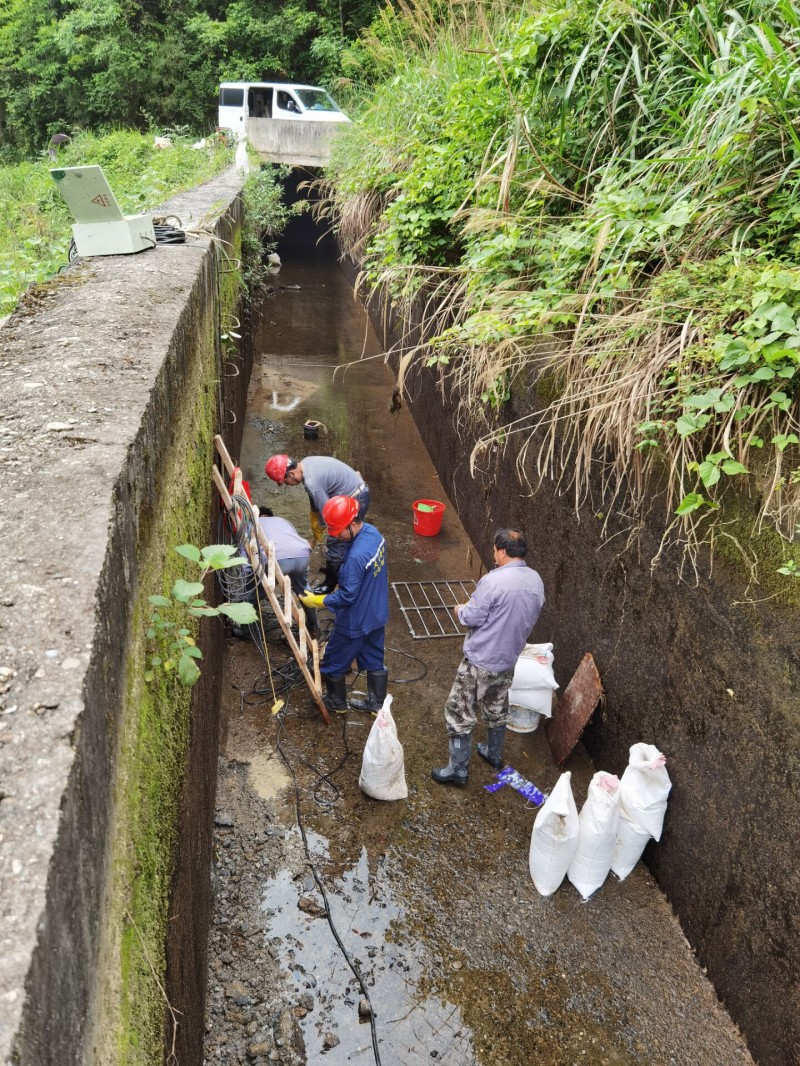

1、確定修補方案 堵漏前必須進行現場調查，摸清混凝土施工質量，分析滲漏水的原因，查清裂縫發生的部位及裂縫的寬度、長度、深度和貫穿情況，并了解雨季和旱季的漏水情況，測量漏水的流量與流速等，通過充分調查，正確擬定修補方案，做好各項準備工作。2、 材料性能特點 DH-814Ⅱ型聚氨酯快速堵漏膠是遇水即反應，由于水參與了反應，漿液不會被水稀釋沖走，這是其他灌漿材料所不具備的優點；漿液在壓力作用下，灌入混凝 土裂縫，同時向裂縫周圍滲透，當遇水時又發生反應，發泡膨脹，形成二次滲透，繼續滲入混凝土縫隙，最終形成網狀結構，成為密度小、含水的 彈性體，有良好的 適應變形能力，止水性好。3、灌漿孔的設計和布孔 灌漿孔的布孔有騎縫和斜孔兩種形式，根據實際情況和需要加以選擇，必要時兩者并用。
（1） 灌漿孔的設計：灌漿孔的位置，應使孔和漏水裂縫孔隙相交，并選在漏水量最大處。（2） 布孔原則：注漿孔眼的位置和數量，需根據不同漏水情況進行合理安排，以導出漏水為目的，在集中漏水處布孔，裂縫大，水流量大，則孔距大，縫小則孔距小。4、打孔可視施工條件采用手工和機械方法，一般是手工打孔和機械打孔并用。5、檢查灌漿設備和管路運轉情況，檢查固結漿嘴的強度，疏通裂縫，進一步選好灌漿參數〈如凝膠時間、灌漿壓力和配漿量等〉。6、灌漿 灌漿是整個化學灌漿的中心環節，須待一切準備工作完成后進行。灌漿前必須有組織地進行分工，固定崗位，尤其需要有專職熟練的人員進行操作。
（1） 灌漿前對整個系統進行全面的檢查，在灌漿機具運轉正常，管路暢通的情況下，方可灌漿。（2） 對于垂直縫一般自下而上灌漿，水平裂縫由一端向另一端或從兩頭向中間灌漿；對集中漏水應先對漏水量最大的孔洞進行灌漿。7、結束灌漿 在壓力比較穩定的情況下，再繼續灌1-2分鐘既可結束灌漿，拆卸管路準備清洗。8、封孔 經檢查無滲水現象時，卸下灌漿頭，用水泥砂漿等材料將孔補平抹光。
五、注意事項：
一、水的特性 水是無孔不入的，它借著風壓、對流、沖擊、附著、毛細等力量，逐漸滲入建筑內部，而且在滲透的過程不易從表面發覺。換言之，找尋漏水原因必須深入“內臟”分析判斷，才能對癥下藥。
二、水與水蒸氣的壓力變化
水一旦滲透到建筑物里面，在有限的空間內，等太陽一曬，產生熱能，就形成水蒸氣，這些水蒸氣產生大量的壓力足以破壞原有的防水層，甚至于表面的裝璜及飾材（譬如，油漆脫落、壁紙發黑、磁磚鼓起、木質地板膨鼓）換句話說，一單位的水，如果全部變成水蒸氣，在建筑物內部有限度的空間里面，就產生了1240倍的壓力，這個壓力的破壞性實在太可怕了。（所以我們時常發現防水膠施工在含水的泡沫水泥上，不久就整個鼓起剝落了。）
三、基層要求 與防水材料接著的界面必須不可有膨鼓、起沙、蜂巢、木頭、紙屑、污泥、小石塊、也不能做在松動不牢固的表體上，原因是附著性不良，再加上太陽紫外線破壞，建筑物本身熱漲冷爽以及水蒸氣壓 力破壞，容易造成防水層老化、失敗。
四、正面防水優，如屋頂防水，直接做在屋頂表面，墻壁防水應直接做在外墻、水箱漏水直接做在水箱內層，水有壓力會往他處擴散，房子里死角的地方也不容易施工。這里所講的“優于”是相對比較的，而非絕對性的。因為隨著科技的發達，市面上陸續有人推出背水面施工的防水材料以及高低壓注入合成樹脂產生膨脹結晶體，亦可防水，但是并非所有的場合都可成功的施工，所以非不得已，應該采正面防水施工。
五、圍堵式的防水容易失敗 防水應該從根源治起，用圍堵方法，水是無孔不入，也會產生壓力破壞，根源不治焉能持久，舉例來說：頂樓漏水的位置，剛好在加蓋違建房間里面，一般人就想要從外圍作截水路，容易失敗。
六、止漏的定義是
不管水壓的大小，不管下幾天的雨，也不管屋頂，總之房內涂料不變色，不鼓泡。
七、“不花錢的防水”觀念
要達到防水的功效不一定要花錢，混凝土除了發生“劣化”外，本身就有防水功能。譬如說：以前所蓋的房子，外墻并沒有貼磁磚、粘石子卻也不會漏水，而現在別墅區的房子，做了昂貴進口防水涂膜以后，仍然有漏水現象發生!
八、沒有一種材料是萬能的 任何一種防水材料都有它的獨特性、適用性。“一劑治百病”的觀念是錯誤的。所以如何選擇材料才是重要的課題，良好的醫生是在主導“用藥”而不是被“藥劑”牽著鼻子走“。選擇鹽城三里港堵漏，讓你不再為漏水滲水而煩惱！
